UFO USA Website Lichtfaserbündel

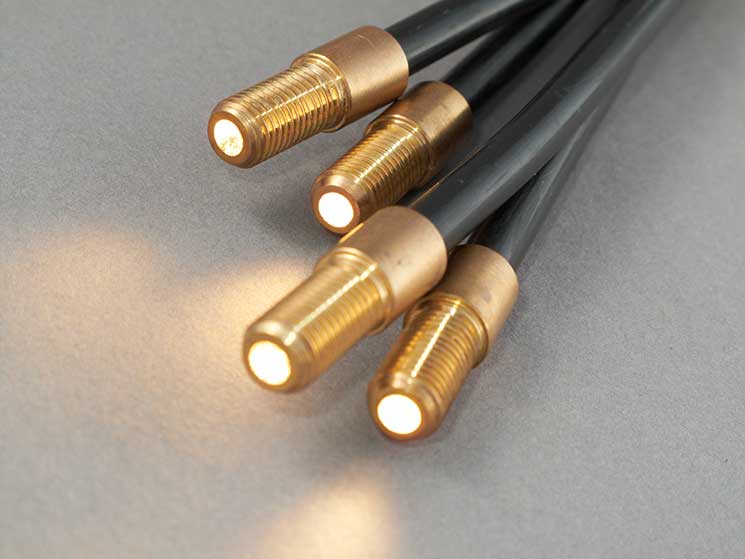

Unser Angebot an Glasfaserbündeln umfasst Faserarme, die viele feine Glasfasern enthalten, die mit einem schwarzen Niedrigrauch-Megolon ummantelt sind.
Die Enden erhalten bei kleinen Durchmessern Klemmabschlüsse und bei größeren Durchmessern Hülsen aus Messing oder Edelstahl. Mit Hülsen können Abschlusselemente an den Faserarmen befestigt werden.
Auf Wunsch sind größere Durchmesser mit weichem Silikon am Ende der Faserarme erhältlich, falls bei einem engen Biegeradius der Fasern schwenkbare Abschlusselemente zum Einsatz kommen.
Die Standard-Hülsenauswahl ist der nachfolgenden Bestellnummerntabelle zu entnehmen, allerdings sind weitere Typen erhältlich, einschließlich 1/4" Glatthülse, M7 und 8 mm Glatthülse. Die Hülsen werden standardmäßig in Messing oder für Außenbereiche/Feuchträume in Edelstahl geliefert.
Funktionen und technische Daten
Bestellnummern
Fibre Specifications
Die UFO-Glasfaserbündel bieten eine unvergleichliche Lichtausbeute, sind sehr langlebig und haben außerordentliche Farbeigenschaften.
Die Vorteile der UFO-Endlicht-Glasfaser:
- Hohe Temperaturbeständigkeit für größtmögliche Lichtausbeute ohne Hitzeschutzfilter.
- UV-beständiges optisches Anschlussstück.
- Flexible Multifaserkonstruktion.
- Hohe Packdichte, die eine Kompatibilität mit eng fokussierten Lichtprojektoren sicherstellt.
- Qualitativ hochwertige Glasfasern haben außerordentliche Übertragungs- und Farbeigenschaften.
- Werkseitig abgeschlossene optische Anschlussstücke für höchste Qualität, Leistungsfähigkeit und Langlebigkeit.
Flexible Ummantelung
Megolon S540 ist ein thermoplastischer, halogenfreier Verbundstoff für Kabelisolierungen, der eine ausgezeichnete Flammwidrigkeit liefert. Das Produkt eignet sich besonders in Kabelinstallationen, die eine hohe Flexibilität und strenge Brandschutzvorgaben erreichen müssen.
Testergebnisse Entflammbarkeit und Toxizität
| S540 Toxizitätsindex (DEF STAN 02-713) | 0,4 |
| S540 Entstehung von Halogenwasserstoffsäure (IEC 60754-1) | Null |
| S540 Entflammbarkeit Temperaturindex (ISO 4589-3) | 330°C |
Bestellnummern
| Größe | Aktiver Durchmesser, ca. | Außendurchmesser, ca. | Max. Anz. Faserarme je Projektor* | Min. Biegeradius | Abschlusstypen |
|---|---|---|---|---|---|
| 3/4 | 1mm | 2,2mm±0.1 | 600 | 5mm | Klemmhülse/Röhre |
| 1 1/2 | 1,4mm | 2,7mm±0.1 | 270 | 8mm | Klemmhülse/Röhre |
| 1.8 | 1,8mm | 2,6mm±0.1 | 160 | 10mm | Klemmhülse/Röhre |
| 3 | 2mm | 3,85mm±0.15 | 135 | 15mm | Klemmhülse/Röhre/34D/M10/M8 |
| 8 | 3mm | 4,85mm±0.15 | 70 | 18mm | 34D/M8/M10/8mm Glatthülse/M7 |
| 14 | 4,0mm | 6,35mm±0.15 | 38 | 20mm | M8/M10/8mm Glatthülse/M7/6mm Glatthülse |
| 18 | 4,5mm | 7,4mm±0.15 | 30 | 40mm | M8/M10/8mm Glatthülse/M7 |
| 24 | 5,8mm | 8,7mm±0.3 | 18 | 50mm | M8/M10/8mm Glatthülse |
| 36 | 7,3mm | 10,1mm±0.3 | 13 | 70mm | M10 |
*Hinweis: Die maximalen Kapazitäten sind oben angegeben. Bei normalem Gebrauch füllen wir ein Anschlussstück nur bis zu 90% seiner Kapazität (oder 75%, wenn es mit einem Gemini Projektor spezifiziert ist). Dadurch wird sichergestellt, dass eine gleichmäßige Lichtleistung durch alle Faserarme geliefert wird.
