planning

METROLED

ENTWORFEN UND HERGESTELLT VON UFO

Komplett modulare & konfigurierbare LED Displaybeleuchtung.

BESPRECHEN SIE IHR PROJEKT MIT UNS
planning

EINGELASSENE
LICHTLEISTE

ENTWORFEN UND HERGESTELLT VON UFO

Perfekt für unauffälliges Unterbaulicht

BESPRECHEN SIE IHR PROJEKT MIT UNS
planning

VERTIKALE
SCHÄFTE

ENTWORFEN UND HERGESTELLT VON UFO

Vertikale Schäfte können der ganzen Länge nach mit Lichtern und oben mit einer unserer Armaturen ausgestattet werden

BESPRECHEN SIE IHR PROJEKT MIT UNS
planning

LICHTFLUT
PORTALE

ENTWORFEN UND HERGESTELLT VON UFO

Portalsysteme können auch mit Spots/Strahlern ausgestattet werden. Wir können sie Ihren Wünschen gemäß konfigurieren.

BESPRECHEN SIE IHR PROJEKT MIT UNS
planning

ALLE FORMEN
UND GRÖSSEN

ENTWORFEN UND HERGESTELLT VON UFO

Unsere Systeme können sogar um die Ecke gehen!

BESPRECHEN SIE IHR PROJEKT MIT UNS

LED Beleuchtungssysteme

Mit einer Auswahl an frei positionierbaren Strahlern und einer linearen Anordnung von LED Modulen in engen Abständen, die einen einheitlichen Lichtkegel abgeben, bietet MetroLED die gesamte Flexibilität, die bei der Beleuchtung von Vitrinen benötigt wird.

Die Strahler/Spots können ganz gekippt, individuell an der Vorrichtung entlang bewegt und punktgenau ausgerichtet werden. Es gibt auch eine Auswahl von Trichtern, die weite oder enge Strahlwinkel ermöglichen. Das Portalsystem bietet auch rotierende Ecken, so dass die ganze Lichtleiste um 350° gedreht werden kann.

Die UFO MetroLED Systeme bieten Vielseitigkeit in Kombination mit der Effizienz und Leistungsfähigkeit von LED Modulen, einfacher Montage und sehr geringen Wartungsanforderungen.
  • Leistungsstark – Leistungsstarke LEDs sowohl mit Spotlight als auch gradlinigen Optionen.
  • Regulierbar – Zwei-Kanal Dimm-System.
  • Modular - Kann in zahllosen Konfigurationen zusammengesetzt werden.
  • Maintainable - Wenn ein LED das Ende seiner Lebensdauer erreicht, muß nur dieses eine Modul ersetzt werden.
Produktdatenblatt [EN]

Spotlight Armatur mit Drehverriegelung (Twistlock-Armatur)

Frei bewegliche Strahler-Armatur mit anwendungsfreundlichem Verriegelungssystem; kann in jede Position in die MetroLED Schiene eingesetzt oder aus jeder Position entfernt werden.

Produktinformation:

Sowohl in 3000K als auch 4000K Farbtemperatur erhältlich.

Gefertigt aus ABS in schwarz, weiß oder grau.

Bestellnummern:

3000K Farbtemp: MTL-SL-3K+[Farbe]
4000K Farbtemp: MTL-SL-4K+[Farbe]

metroled twistlock spot light fitting
metroled twistlock spot light fitting

Lichtleiste

Gerade LED Leisten mit diffuser Blende. Schiebbar vom Ende der MetroLED Extrusion, bieten eine allgemeine Lichtflutung.

Produkt Information:

Erhältliche Farbtemperaturen: 3000K und 4000K.

Diffuse Blende ist aus transparentem Polycarbonate gefertigt.

Erhältlich in 4 verschiedenen Längen: 45mm, 95mm, 245mm & 450mm.

Bestellnummern:

3000K Farbtemp.: MTL-LS-[Länge]-3K
4000K Farbtemp.: MTL-LS-[Länge]-4K

metroled linear led
metroled linear led cad

Drehbares Eckstück Typ A

Ein drehbares Eckstück mit Überhang. Bestandteil des MetroLED Portalsystems. Ermöglicht eine Drehung der MetroLED Extrusion um 350 Grad, sodass das Licht in die gewünschte Richtung gelenkt werden kann.

Produkt Information:

Sowohl links- als auch rechtsgängig erhältlich. Für ein gerades Portal wird jeweils eins von jedem benötigt.

Gefertigt aus ABS in schwarz, weiß oder grau.

Bestellnummern:

Linksgängig: MTL-RCA-L-[Farbe]
Rechtsgängig: MTL-RCA-R-[Farbe]

metroled rotating corner a
metroled rotating corner a cad

Drehbares Eckstück Typ B

Ein drehbares Eckstück mit geschrägtem Design. Bestandteil des MetroLED Portalsystems. Ermöglicht eine Drehung der MetroLED Extrusion um 350 Grad, sodass das Licht in die benötigte Richtung gelenkt werden kann.

Produkt Information:

Eine Variante erhältlich, die sowohl links- als auch rechtsgängig eingesetzt werden kann. Für ein gerades Portal werden zwei benötigt.

ABS in schwarz oder grau.

Bestellnummer:

MTL-RCB-[Farbe]

metroled rotating corner b
metroled rotating corner b cad

Dreiwege-Eckstück

Ein drehbares Dreiweg-Eckstück in glattem gebogenen Design. Bestandteil des MetroLED Portalsystems zum Herstellen von L, U oder quadratischen Portalen. Ermöglicht eine Drehung der MetroLED Extrusion um 350 Grad, sodass das Licht in die benötigte Richtung gelenkt werden kann.

Produkt Information:

Erhältlich in einer Variante, die in allen Konfigurationen anwendbar ist.

ABS in schwarz oder grau.

Bestellnummer:

MTL-TWC-[Farbe]

metroled 3 way corner
metroled 3 way corner cad

Trichter Angebot

Ein Angebot von 4 Trichtern zum Gebrauch mit Twistlock-, Schwanenhals-, oder Kniestück-Armaturen. Die modernen Varianten haben zeitgemäße gerade Kanten, während das klassische Sortiment ein gerundetes Design hat.

Produkt Information:

Moderne Trichter sind mit Klarglas- oder diffusen Linsen erhältlich. Klassische Trichter sind entweder mit Klar- oder Milchglas-Linsen erhältlich.

Alle Varianten sind aus ABS in schwarz, weiß oder grau.

Strahlwinkel:

Klassisch Eng: 15° - 53°
Klassisch Weit: 46° - 78°
Modern Eng: 35° - 55°
Modern Weit: 50° - 85°

Bestellnummern:

Klassisch, Eng, Klar: MTL-LNS-CL-N-C-[Farbe]
Klassisch, Eng, Milchglas: MTL-LNS-CL-N-F-[Farbe]
Klassisch, Weit, Klar: MTL-LNS-CL-W-C-[Farbe]
Klassisch, Weit, Milchglas: MTL-LNS-CL-W-F-[Farbe]
Modern, Eng, Klar: MTL-LNS-MO-N-C-[Farbe]
Modern, Eng, Diffus: MTL-LNS-MO-N-D-[Farbe]
Modern, Weit, Klar: MTL-LNS-MO-W-C-[Farbe]
Modern, Weit, Diffus: MTL-LNS-MO-W-D-[Farbe]

metroled trumpets
metroled trumpets cad

Schwanenhals-Armatur

Eine bewegliche Armatur, die oben auf einen vertikalen MetroLED-Schaft montiert werden kann. Hat 2 Gelenkpunkte und 350 Grad Drehung für leichte Ausrichtung.

Produkt Information:

Benötigt einen Trichter von der obigen Auswahl – der moderne enge ist perfekt geeignet für den Schwanenhals, aber alle 4 Größen passen.

Erhältlich in 3000K oder 4000K Varianten.

Aus Aluminium in schwarz oder grau.

Bestellnummern:

3000K Farbtemp.: MTL-GS-3K-[Farbe]
4000K Farbtemp.: MTL-GS-4K-[Farbe]

metroled gooseneck Abbildung mit installiertem Trichter – der muß aus der obigen Auswahl gesondert bestellt werden.
metroled gooseneck cad

Kniestück

Kann am Ende eines vertikalen MetroLED Schafts befestigt werden, um Licht im Winkel zu lenken. Hat 2 bewegliche Spots/Strahler.

Produkt Information:

Benötigt 2 Trichter von der obigen Auswahl – alle 4 Größen passen.

Erhältlich in 3000K oder 4000K Varianten.

ABS in schwarz oder grau.

Bestellnummern:

3000K Farbtemp.: MTL-EB-3K-[Farbe]
4000K Farbtemp.: MTL-EB-4K-[Farbe]



metroled elbow Abbildung mit 2 installierten Trichtern – diese müssen aus der obigen Auswahl gesondert bestellt werden.
metroled elbow cad

Runder Leistungsanschluss

Stecker-Stromanschluss für die runde MetroLED Extrusion.

Produkt Information:

In das Ende der Extrusion steckbar und passend zur Abschlusskappe. Im Portalsystem wird die Stromzufuhr in eines der Portalbeine gestöpselt. Standard-Kabellänge ist 1m, kann aber verlängert werden wenn nötig.

ABS in schwarz, weiß oder grau.

Bestellnummer:

MTL-PIC-[Farbe]

metroled power in
metroled power in cad

Rechteckiger Leistungsanschluss

Stecker-Stromanschluss für die rechteckige MetroLED Extrusion.

Produkt Information:

In das Ende der Extrusion steckbar und passend zur Abschlusskappe. Standard-Kabellänge ist 1m, kann aber verlängert werden wenn nötig.

ABS in schwarz.

Bestellnummer:

MTL-RPIC

metroled rectangular power in
metroled rectangular power in cad

Runde Abschlusskappe

Dekorative Abschlusskappe für die runde MetroLED Extrusion. Hauptsächlich verwendet in geraden Extrusionen/Lichtstabsystemen.

Product Information:

Push fit into end of extrusion and designed to match power in connector.

Manufactured from ABS and finished in black, white or grey.

Bestellnummer:

MTL-EC-[Farbe]

metroled end cap
metroled end cap cad

Rechteckige Abschlusskappe

Dekorative Abschlusskappe für die rechteckige MetroLED Extrusion. Hauptsächlich verwendet in geraden Extrusionen/Lichtstabsystemen.

Produkt Information:

In das Ende der Extrusion steckbar und passend zum Leistungsanschluss.

ABS in schwarz.

Bestellnummer:

MTL-REC



metroled rectangular power in
metroled rectangular power in cad

Runde Extrusion und Füllung

Die Haupt-Extrusion des MetroLED Systems. Kann im Portalsystem sowohl als Körper als auch als Bein eingesetzt werden. Ausgestattet mit einer kupfernen Stromschiene und ABS Füllung, die je nach Bedarf zugeschnitten werden kann, um Lichtleisten und Twistlock Armaturen einzupassen.

Produkt Information:

Mindestlänge 250mm, Höchstlänge 2800mm. Aluminium in schwarz, weiß oder grau.

Bestellnummer:

MTL-EI-[Länge]-[Farbe]



metroled extrusion and infill
metroled extrusion and infill cad

Zusätzliche Runde Füllung

ABS Füllung, die nach Bedarf zugeschnitten werden kann, um Lichtleisten und Twislock Armaturen einzufügen. Geeignet zum Gebrauch mit der runden Extrusion.

Produkt Information:

Mindestlänge 250mm, Höchstlänge 3000mm. Aus ABS in schwarz, weiß oder grau.

Bestellnummer:

MTL-INF-[Länge]-[Farbe]



metroled spare infill
metroled spare infill cad

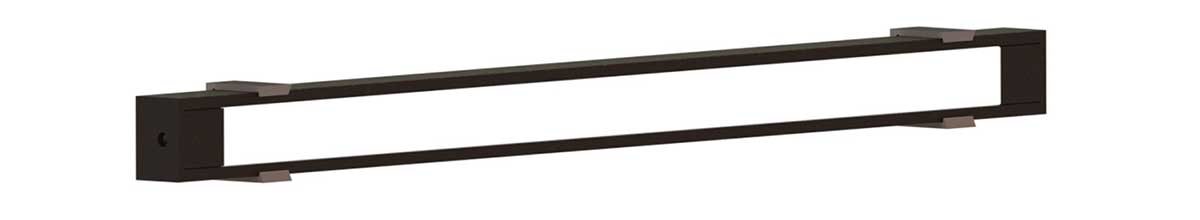

Rechteckige Extrusion

Rechteckige Extrusion für das MetroLED System. Üblicherweise benutzt, um mit linearen Lichtleisten einen Lichtstab zu gestalten. Mit kupferner Stromschiene ausgestattet.

Produkt Information:

Mindestlänge 250mm, Höchstlänge 2800mm. Aus Alumimium, schwarz.

Bestellnummer:

MTL-RE-[Länge]



metroled rectangular extrusion
metroled rectanguar extrusion cad

Runde C-Klemme

C-förmige Klemme zur Oberflächenmontage der runden Extrusion. Benötigt M4 Schraube zur Sicherung. Extrusion wird von vorne auf die Klemme geschoben.

Produkt Information:

Mindestens eine Klemme sollte an jedem Ende und in der Mitte der Extrusion angebracht werden. Zudem empfehlen wir, bei längeren Extrusionen alle 500mm eine Klemme zu installieren.

ABS in schwarz, weiß oder grau.

Bestellnummer:

MTL-CLP-[Farbe]

metroled c clip
metroled c clip cad

Rechteckige C-Klemme

C-förmige Klemme zur Oberflächenmontage der rechteckigen Extrusion. Benötigt M4 Schraube zur Sicherung. Extrusion wird von vorne auf die Klemme geschoben.

Produkt Information:

Mindestens eine Klemme sollte an jedem Ende und in der Mitte der Extrusion angebracht werden. Zudem empfehlen wir, bei längeren Extrusionen alle 500mm eine Klemme zu installieren.

ABS in schwarz.

Bestellnummer:

MTL-RCLP-[Farbe]

metroled rectangular c clip
metroled rectangular c clip cad

Versenkte Montagefüße

Eine Auswahl von 3 verschiedenen Arten versenkter Montagefüße zum Gebrauch in Portalsystemen oder für vertikale Schäfte.

Produkt Information:

Verfügbare Modelle: runder Flansch mit rückseitigem Gewinde, runder schraubbarer Flansch, oder eckiger schraubbarer Flansch. Lediglich der Flansch ist an der Oberfläche sichtbar – der Körper des Fußes liegt darunter verborgen.

Aluminium in schwarz, grau oder weiß.

Bestellnummern:

Rund, Gewinde: MTL-MF-RT-[Farbe]
Rund, Schrauben: MTL-MF-RS-[Farbe]
Eckig, Schrauben: MTL-MF-CS-[Farbe]

metroled twistlock spot light fitting
metroled twistlock spot light fitting

Oberflächen-Montagefüße

Eine Auswahl von 2 verschiedenen Arten Oberflächen- Montagefüßen zum Gebrauch in Portalsystemen oder für vertikale Schäfte.

Produkt Information:

Verfügbare Modelle: runder oder eckiger Flansch zum Schrauben. Durch Oberflächenmontage ist der ganze Fuß sichtbar. Gewindestifte sichern die MetroLED Extrusion im Fuß.

Aluminium in schwarz, grau oder weiß.

Bestellnummern:

Round: MTL-MF-SR-[Farbe]
Corner: MTL-MF-SC-[Farbe]

metroled twistlock spot light fitting
metroled twistlock spot light fitting

Dimmer & Treiber

2-Kanal Dimmer, entweder kombiniert mit einem 4 Amp oder 6 Amp Treiber. Der 4 Amp Treiber ist die Standardausführung, jedoch sollte die 6 Amp Variante bei Systemen mit einer Vielzahl von Armaturen zum Einsatz kommen.

Produkt Information:

Das Dimmergerät kann eigenständig genutzt werden oder als Teil einer standardmäßigen 1 Gang Unterputzdose. Bietet unabhängiges Dimmen über 2 Kanäle, z.B. mit allen Strahlern auf einer Ebene, allen Linearstreifen auf einer anderen Ebene.

Bestellnummern:

4 Amp Treiber: MTL-D4
6 Amp Treiber: MTL-D7

metroled driver and dimmer
metroled driver and dimmer cad

Netzteil

Netzteil zur Versorgung des MetroLED Systems mit Gleichstrom. Erhältlich mit britischen, europäischen und US-amerikanischen Steckern.

Produkt Information:

100-240VAC Eingangsleistung, 5VDC Ausgangsleistung. Erhältlich in 4A oder 6A. Die Ampere des Netzteils müssen mit denen des ausgewählten Dimmers und Treibers übereinstimmen.

Falls Dimmen nicht erforderlich ist, kann das MetroLED System direkt von diesem Gerät angetrieben werden. Bitte geben Sie an, ob dies gewünscht wird.

Bestellnummern:

UK Stecker: MTL-PSU-4A-UK / MTL-PSU-6A-UK
USA Stecker: MTL-PSU-4A-US / MTL-PSU-6A-US
EU Stecker: MTL-PSU-4A-EU / MTL-PSU-6A-EU

metroled psu
metroled psu cad

Dekorative Abdeckplatte Dimmer

Zusammen mit unserem Dimmer-Steuerungskasten bietet die Platte einen dekorativen Abschluss, wenn der Kasten in einer Unterputzdose montiert ist.

Produkt Information:

Die übliche Farbe ist gebürsteter Chrom-Effekt, wir können aber auch andere Lackierungen liefern. Kontaktieren Sie uns mit Ihren Wünschen.

Bestellnummer:

MTL-DP-[Farbe]



metroled dimmer plate
metroled dimmer plate cad

Plug & Play Schaft

Ein komplettes vertikales Schaftsystem. Einfach den Montagefuß installieren, das Netzteil an das Netz anschließen, dann kann der Schaft je nach Bedarf ein- und ausgestöpselt werden.

Produkt Information:

Erhältlich in schwarz, grau oder weiß. Ausgestattet mit einer 95mm langen linearen LED Leiste und 2 Twistlock-Armaturen mit klassischen engen Trichtern und klaren Linsen. Farbtemperatur 3000K oder 4000K.

Bestellnummer:

MTL-PPS-[3K/4K]-[Farbe]














metroled plug and play
plug and play cad
