Für die Lichtstäbe stehen Fasern mit Durchmessern von 0,75 mm, 1,0 mm oder 1,5 mm zur Auswahl. Dies ist abhängig vom benötigten Lichtabwurf und wie eng die Lichtmuscheln ineinander übergehen sollen.

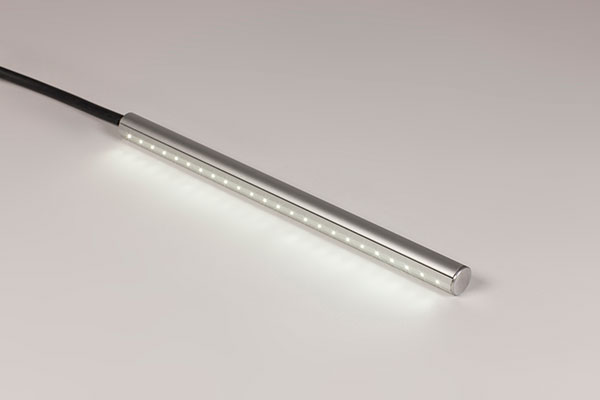

Wie bei den Lichtleisten und Lichtpunktrohren sind die Lichtstäbe als gerader Stab lieferbar, aus dem die Lichtfasern an einem Ende oder beiden Enden austreten, oder sie können als Teil eines Schienensystems gefertigt werden.

Wenn Sie Lichtstäbe wünschen, benötigen wir folgende Angaben von Ihnen:

• Abmessungen des Bereichs, der ausgeleuchtet werden soll.
• Benötigter Platz für die Durchführung des Lichtstabs an seiner breitesten Stelle (normalerweise am Ende).
• Die Führung der Leitungen zurück zum Projektor.
• Erforderliche Lichtintensität.

Aus dieser Tabelle ist die maximal lieferbare Länge der von einem Ende beleuchteten Lichtstäbe ersichtlich.

Lichtstab 20 mm Durchmesser mit 30 mm Anschlussstück (1 Stab je Projektor):

Faser	Max. Faserarme	Mittelstücke	Max. Länge
0,75mm	200	12mm	2,40m
0,75mm	200	15mm	3.00m
0,75mm	200	20mm	4,00m
1,0mm	150	12mm	1,80m
1,0mm	150	15mm	2,25m
1,0mm	150	20mm	3.00m
1,5mm	50	12mm	0,60m
1,5mm	50	15mm	0,75m
1,5mm	50	20mm	1,00m

Lichtstab 20 mm Durchmesser mit 14 mm Mini-Anschlussstück (1 Stab je Projektor):

Faser	Max. Faserarme	Mittelstücke	Max. Länge
0,75mm	198	12mm	2,37m
0,75mm	198	15mm	2,97m
0,75mm	198	20mm	3.96m
1,0mm	115	12mm	1,38m
1,0mm	115	15mm	1,72m
1,0mm	115	20mm	2,30m
1,5mm	46	12mm	0,55m
1,5mm	46	15mm	0,69m
1,5mm	46	20mm	0,92m

Lichtstab 20 mm Durchmesser mit 12,5 mm Mini-Anschlussstück (max. 3 Stäbe je Projektor):

Faser	Max. Faserarme	Mittelstücke	Max. Länge
0,75mm	156	12mm	1,87m
0,75mm	156	15mm	2,34m
0,75mm	156	20mm	3.12m
1,0mm	85	12mm	1,02m
1,0mm	85	15mm	1,27m
1,0mm	85	20mm	1,70m
1,5mm	36	12mm	0,43m
1,5mm	36	15mm	0,54m
1,5mm	36	20mm	0,72m

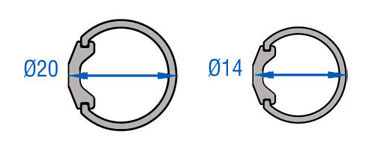

Lichtstab 14 mm Durchmesser mit 12,5 mm Mini- oder 30 mm Anschlussstück:

Faser	Max. Faserarme	Mittelstücke	Max. Länge
0,75mm	120	12mm	1,44m
0,75mm	120	15mm	1,80m
0,75mm	120	20mm	2,40m

Lichtstäbe können entweder mit einem optischen 30-mm-Standard-Anschlussstück oder als optisches Mini-Anschlussstück mit 12,5 mm oder 14 mm geliefert werden. Bei Einsatz eines optischen Mini-Anschlussstücks ist ein 30-mm-Adapter passend für einen Standard-Lichtprojektor erforderlich.

Mini-Anschlussstücke ermöglichen den Anschluss mehrerer separater Rohre an einen Projektor und benötigen für eine einfache Installation nur eine kleine Durchführungsöffnung. In einem 30-mm-Anschlussstück können entweder drei 12,5-mm-Mini-Anschlussstücke oder zwei 14-mm-Mini-Anschlussstücke angeschlossen werden.
